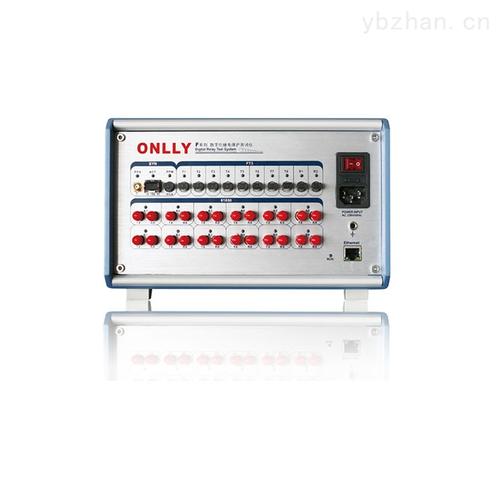

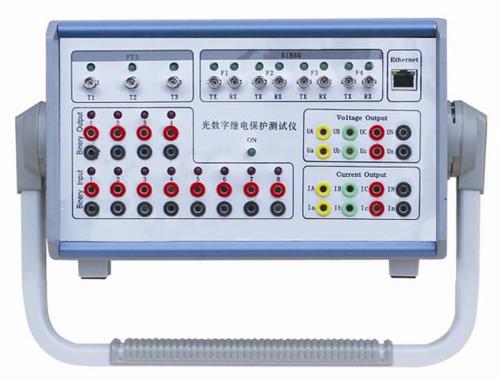

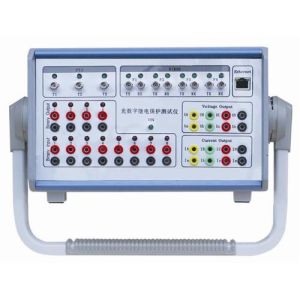

光數字繼電保護測試儀-揚州達瑞

達瑞電氣為您推薦

功能介紹

●光數字繼電保護測試儀整合光數字測試和小信號模擬量測試功能，并可外接電流電壓功放；

●支持10個獨立的 FT3 光纖接口（8個輸出，2個輸入），可同時輸出多路符合IEC60044-7/8（FT3）規范的采樣值（SMV）報文；支持同步/異步傳輸方式，支持多種傳輸速率；編碼脈沖嚴格按標準50:50占空比輸出，杜絕誤碼；

●支持選配8對、10對或12對獨立的光纖以太網接口，可同時收發多路符合IEC61850-9-1、IEC61850-9-2規范的采樣值（SMV）報文和GOOSE報文，采樣點等間隔輸出，完全滿足國網的最標準；

●支持24路獨立的SMV通道映射（12U+12I），有效地解決了三卷變差動保護、備自投等裝置的調試問題；

●可自動偵測光數字信號，實現對SMV、GOOSE信息的自動配置；

●具備虛端子測試功能；

●具有報文示波功能，可接收并解析符合IEC61850-9-1、IEC61850-9-2規范的采樣值（SMV）報文，GOOSE報文，實現裝置輸出的自環測試；同時可接收合并單元（MU）或其他IED設備發出的光數字信號，實時顯示其波形、幅值、角度和頻率；

●具有報文錄波和報文分析功能；

●支持多組GOOSE 報文接收或發送；

●SMV與GOOSE的收發光口可任意配置，既可配置為同光口收發，也可配置為獨立收發；

●完整解析保護模型文件（ICD，CID，SCD等文件），實現電流電壓通道選擇、比例系數、ASDU數目、采樣率、GOOSE信息等的自動配置，簡單方便地實現保護測試，提高工作效率；

●SMV異常報文測試功能，可模擬丟幀、失步、飛點、錯序、品質異常、錯值測試、報文抖動等；

●GOOSE異常報文測試功能，可模擬丟幀、錯序、心跳時間異常、失步等；

●支持光功率測試；

●具有MMS通訊功能，可直接和保護裝置進行通訊，讀取保護定值、采樣值、保護報告等信息，以及修改保護定值、投退控制字等操作；

●利用MMS通訊功能，可實現數字化保護的自動測試；

●具有GPS、IRIG-B、IEEE1588同步對時功能；

●最多支持24路獨立的模擬小信號輸出，可兼容測試各種接收小信號的繼電保護設備；或者連接各種品牌的功率源，進行普通保護與數字化保護的對比測試；

●八對開入量，六對通用開出量，兩對快速開出量，GOOSE信息報文，實現保護的完整閉環測試；

●軟件測試功能豐富，能夠?qū)€路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置以及備自投等裝置進行測試；

●支持標準的COMTRADE格式波形回放；

●軟件可隨時零費用升級，并支持目前所有版本W(wǎng)indows操作系統，無須更改硬件，便可直接升級版本軟件。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
